目前各個內窺鏡相關標準中視場角的測試方法基本相同，都是采用下圖所示同心圓環進行測試，并且測試時以視場內最大可見同心圓環讀數為準，不能進行估讀。各個相關標準以YY 0068.1規定最為詳細，具體見下圖0068.1測試設備。

正確測試視場角的前提是，光路必須準直。對于電子鏡來說，由于頭端的傾角不會很大（可以通過手柄調節后固定），因此即使采用分度盤，也是基本放在0°左右位置，然后通過夾具的上下、左右、俯仰以及傾角調節功能實現準直調節。換句話說，只有電子鏡的頭端故意保留一個大的彎曲角度（比如30°，模擬30°的硬性內窺鏡的視向角），這時采用分度盤才有意義，首先通過分度盤把30°的彎曲角度校正過來，然后再利用夾具的上下、左右、俯仰以及傾角調節功能實現準直調節?？梢钥吹椒侄缺P的意義僅僅是校正電子鏡頭端的彎曲角度，而這個角度可以通過手柄來實現，用手柄把電子鏡頭端調到0°附近并固定手柄上的調節裝置，然后再進行準直調節。

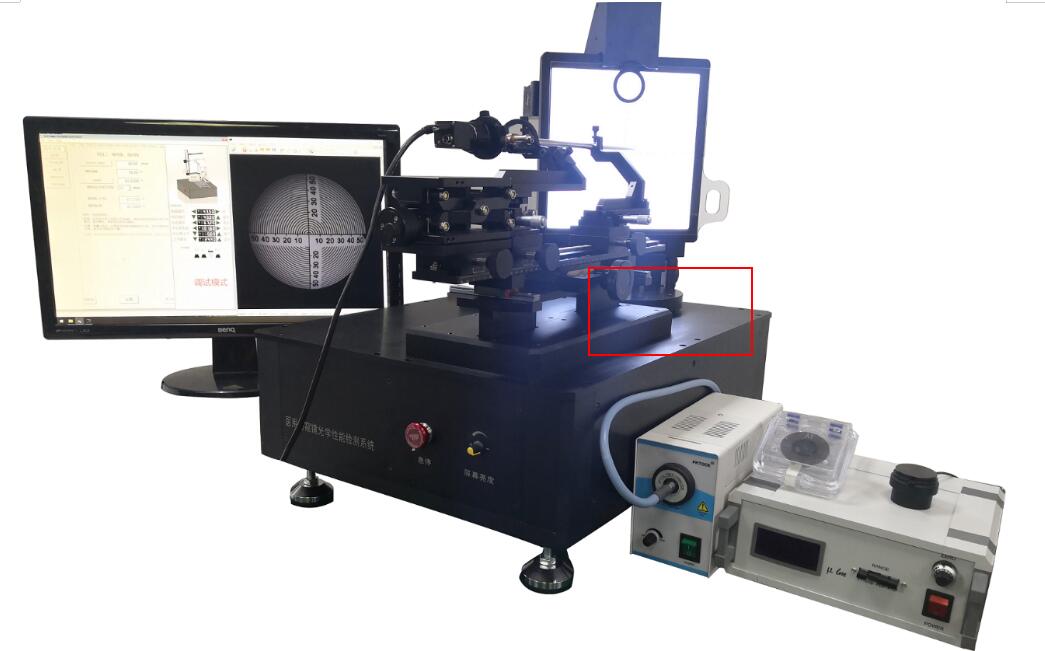

目前我公司設計的夾具具備準直調節功能，配備同心圓環，完全可以滿足標準要求的視場角測試功能。對于某些有固定視向角的內窺鏡，我們可以提供YY 0068.1的整套測試設備，見下圖0068.1測試設備，所示（紅框內可以實現-90°到90°的視向角調節和測試，功能涵蓋了分度盤，同時也具備上下、左右、俯仰以及傾角調節功能）。
